1byteDreamer

---

Especificaciones:

---

8 voltajes disponibles según banco de potenciómetros (trims)

El voltaje del VCO es decidido según el número construido por 3 bits

Control manual de cada bit por medio de botones

2 rangos de frecuencia posibles

Filtro controlado por potenciómetro o luz

Control de nivel de salida

Salida de línea

Salida de VCO

Salida de onda cuadrada de cada oscilador

*Llamar al sintetizador 1byte es un error conceptual, ya que trabaja con 3 bits y no con 8. Aunque sí utiliza 8 potenciómetros y con algo de flexibilidad mental podríamos decir que 8 = byte.

---

Documentación

---

GitHub Esquemático BOM

---

---

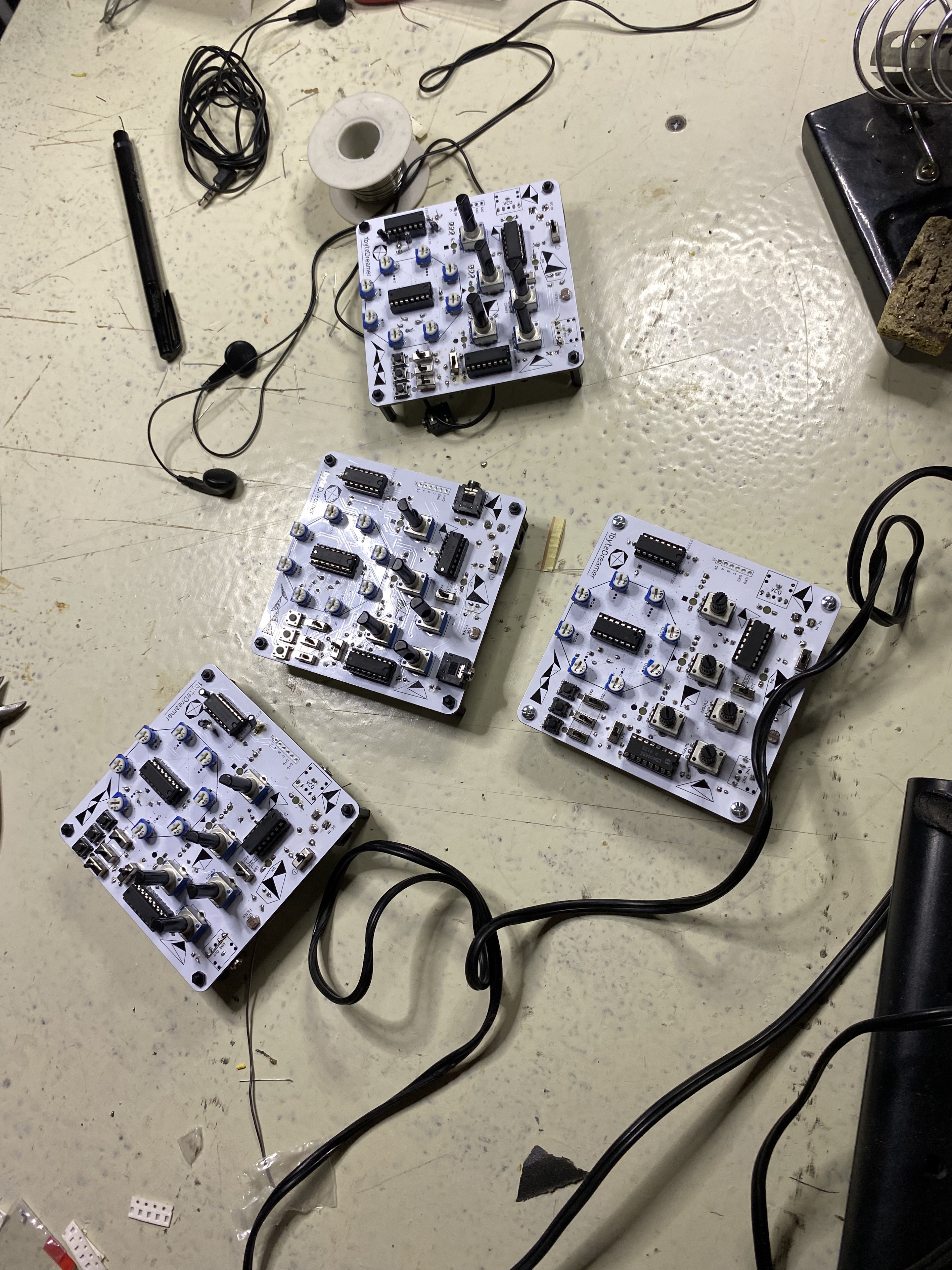

Taller: Construcción de 1byteDreamer

Realizado en septiembre de 2024 en Media LAB MX, en el marco de la residencia en Proyecto ERROR
